Leistungsvermögen
der Strom-Boje 3 mit 250cm Rotor und 70 kW

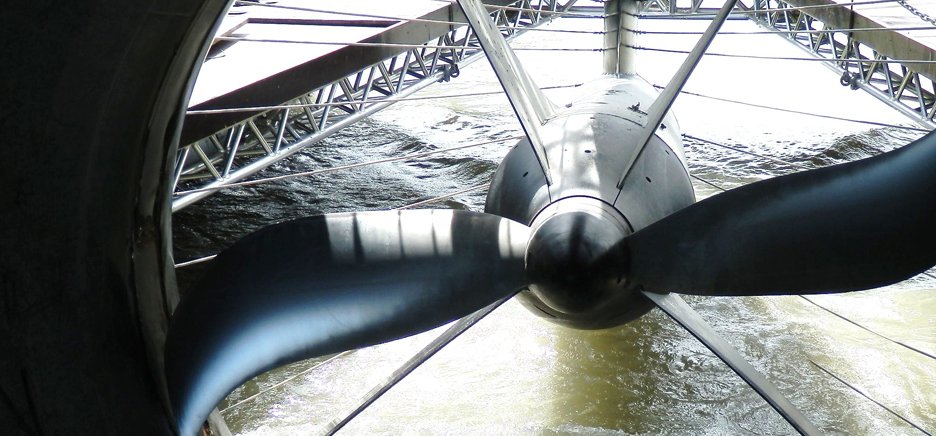

Die Strom-Boje 3 verfügt über einen getriebelosen PM-Synchron-Generator, dessen Drehzahl von der Steuerungselektronik der jeweils bestehenden Fließgeschwindigkeit, bzw. dem Drehmoment nachgeführt wird. Das bedeutet, dass bei jedem Wasserstand - vom Niedrigstwasser bis Jahrhunderthochwasser – immer Strom im besten Wirkungsgradbereich erzeugt wird.

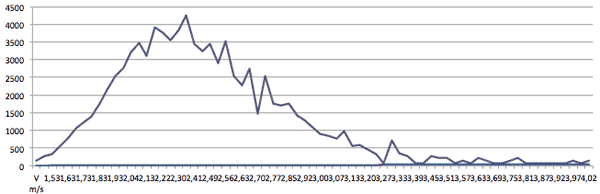

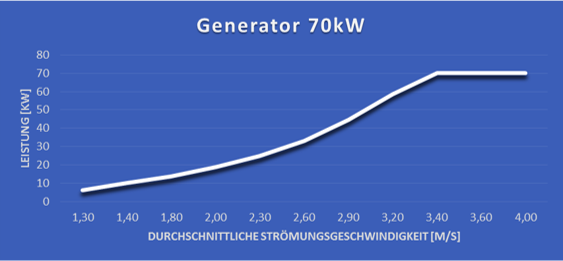

Beiliegende Tabelle zeigt die Leistungen bei verschiedenen Strömungsgeschwindigkeiten an, der unten addierte und errechnete Jahresertrag am Beispiel unseres Versuchsstandortes in Kienstock.
Rotor 250cm | |||

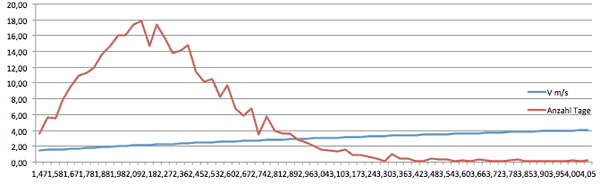

Ertragsprognosen nach Pegelhäufigkeit 1996 bis 2008 | |||
im Jahresschnitt | |||
V m/s | elektrische Leistung kW | el. Ertrag kWh | % |
1,47 | 8,50 | 345 | 0,2 |
1,53 | 9,50 | 705 | 0,3 |
1,58 | 10,20 | 825 | 0,4 |
1,63 | 11,00 | 1423 | 0,6 |
1,67 | 12,00 | 1958 | 0,9 |
1,73 | 13,00 | 2645 | 1,2 |
1,78 | 13,60 | 3063 | 1,3 |
1,83 | 14,60 | 3513 | 1,5 |
1,88 | 15,80 | 4420 | 1,9 |
1,93 | 17,00 | 5365 | 2,4 |
1,98 | 18,20 | 6358 | 2,8 |
2,04 | 19,20 | 6945 | 3,1 |
2,09 | 20,00 | 8025 | 3,5 |
2,13 | 21,20 | 8700 | 3,8 |
2,18 | 22,30 | 7778 | 3,4 |
2,22 | 23,50 | 9765 | 4,3 |
2,27 | 24,20 | 9385 | 4,1 |
2,30 | 25,70 | 8905 | 3,9 |
2,36 | 27,30 | 9610 | 4,2 |
2,41 | 28,40 | 10620 | 4,7 |
2,45 | 29,70 | 8630 | 3,8 |
2,49 | 30,80 | 8113 | 3,6 |
2,53 | 31,90 | 8650 | 3,8 |
2,56 | 33,00 | 7243 | 3,2 |
2,60 | 34,20 | 8790 | 3,9 |
2,63 | 35,50 | 6375 | 2,8 |
2,67 | 36,70 | 5700 | 2,5 |
2,70 | 37,90 | 6855 | 3,0 |
2,74 | 39,30 | 3675 | 1,6 |
2,77 | 40,50 | 6333 | 2,8 |
2,81 | 41,80 | 4423 | 1,9 |
2,85 | 42,90 | 4233 | 1,9 |
2,89 | 44,30 | 4385 | 1,9 |
2,92 | 45,50 | 3528 | 1,6 |
2,96 | 47,10 | 3255 | 1,4 |
3,00 | 48,60 | 2688 | 1,2 |
3,04 | 50,20 | 2228 | 1,0 |
3,07 | 51,70 | 2150 | 0,9 |
3,10 | 53,20 | 1925 | 0,8 |
3,13 | 54,80 | 2420 | 1,1 |
3,17 | 56,80 | 1405 | 0,6 |
3,20 | 58,50 | 1443 | 0,6 |
3,24 | 60,70 | 1155 | 0,5 |
3,27 | 62,50 | 845 | 0,4 |
3,30 | 64,30 | 175 | 0,1 |
3,33 | 66,20 | 1783 | 0,8 |
3,36 | 68,20 | 900 | 0,4 |
3,39 | 70,00 | 720 | 0,3 |
3,42 | 70,00 | 180 | 0,1 |
3,45 | 70,00 | 180 | 0,1 |
3,48 | 70,00 | 720 | 0,3 |
3,51 | 70,00 | 540 | 0,2 |
3,54 | 70,00 | 540 | 0,2 |
3,57 | 70,00 | 180 | 0,1 |
3,60 | 70,00 | 360 | 0,2 |
3,63 | 70,00 | 180 | 0,1 |
3,66 | 70,00 | 540 | 0,2 |
3,69 | 70,00 | 360 | 0,2 |
3,72 | 70,00 | 180 | 0,1 |
3,75 | 70,00 | 180 | 0,1 |
3,78 | 70,00 | 360 | 0,2 |
3,81 | 70,00 | 540 | 0,2 |
3,85 | 70,00 | 180 | 0,1 |
3,87 | 70,00 | 180 | 0,1 |
3,90 | 70,00 | 180 | 0,1 |
3,92 | 70,00 | 180 | 0,1 |
3,95 | 70,00 | 180 | 0,1 |
3,97 | 70,00 | 180 | 0,1 |
4,00 | 70,00 | 360 | 0,2 |
4,02 | 70,00 | 180 | 0,1 |
4,05 | 70,00 | 360 | 0,2 |
SUMME | Beispiel Kienstock | ca. 200.000 | 100,0 |
